ヒステリシスは、一部のシステムが以前の状態に基づいて異なる応答をする理由を説明するエレクトロニクスにおける重要な概念です。ヒステリシス システムは、あらゆる小さな入力変化に即座に反応するのではなく、安定性を向上させ、不要なスイッチングを減らすのに役立つメモリー効果を使用します。この動作は、より信頼性の高い回路動作を実現するために、コンパレーター、シュミット トリガー、磁気システム、パワー エレクトロニクスで広く使用されています。ヒステリシスがどのように機能するかを理解することは、ヒステリシスが性能、効率、実際の電子設計に及ぼす影響を説明するのに役立ちます。

カタログ

電子回路のヒステリシスとは何ですか?

電子回路におけるヒステリシスとは、システム出力が現在の入力条件だけでなく、以前の動作状態にも依存する状態を指します。ヒステリシス システムは通常、単一のスイッチングしきい値を使用するのではなく、個別のアクティブ化ポイントと非アクティブ化ポイントで動作します。これらのしきい値間の差により、ヒステリシス ウィンドウが形成されます。

実際の電子機器では、ヒステリシスによってメモリー効果が生じます。デバイスの状態が変化すると、入力条件が逆方向にわずかに変動しても、すぐには元に戻りません。この動作により、システムは変化する条件下でもより予測可能な動作を維持できるようになります。

ヒステリシスは以下の分野で広く使用されています。

・コンパレータ回路

• シュミットトリガー

• パワーエレクトロニクス

• 磁気記憶システム

• 産業用制御システム

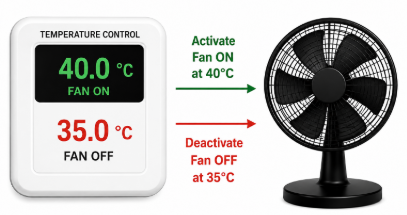

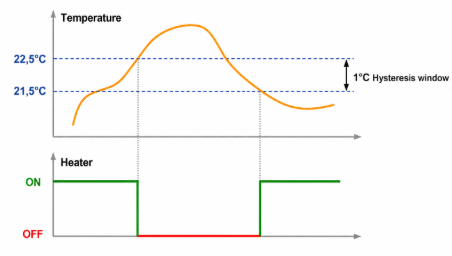

図 2. 安定した動作のための個別の ON しきい値と OFF しきい値を使用した温度制御ファン

たとえば、冷却ファンが作動する場合があります。 40℃ ただし、気温が以下になるまで活動を続けます。 35℃。異なるものを使用する オン そして オフしきい値 動作条件が設定値付近で変動する場合の急速なサイクルを防止します。

ヒステリシスがないと、しきい値レベル付近で動作するシステムは、小さな信号 v ariat イオンに継続的に反応する可能性があります。この動作により、リレーのチャタリング、誤ったトリガー、不安定な動作、過度のスイッチング アクティビティが発生する可能性があります。

ヒステリシスは、変動する条件下でも安定した意思決定をサポートできるため、現代の電子設計において依然として重要な原則です。

実際のシステムにおけるヒステリシスの仕組み

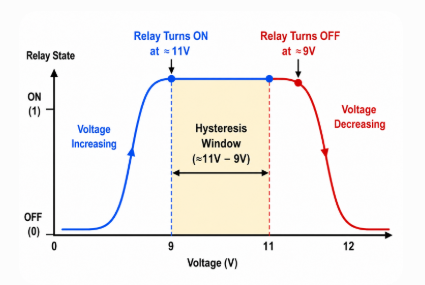

図 3. ヒステリシス ウィンドウを使用して個別の ON しきい値と OFF しきい値を示すリレー スイッチング動作

ヒステリシスの最も単純な例の 1 つはリレー動作に現れます。

想像してみてください 12Vリレー 可変電源に接続されています。

リレーの切り替え動作

・電圧は0Vから徐々に上昇します。

• リレーは約 11V で作動します。

• 電圧はゆっくりと低下します。

• リレーはアクティブのままです

• リレーは最終的に 9V 付近でオフになります。

活性化電圧と非活性化電圧の差は、 ヒステリシスウィンドウ。

リレーは、小さな電圧変化にすぐに反応するのではなく、一時的に前の状態を保持します。これと同じ原理が、電気ノイズ、電圧リップル、電磁干渉 (EMI)、および熱変動の影響を受けるシステムにも現れます。これらの外乱により、信号や動作条件に小さな v ariat イオンが導入される可能性があり、ヒステリシスなしで安定したしきい値動作を維持することがより困難になります。

ヒステリシスは、変動する条件下でのしきい値の決定を安定させ、コンポーネントの寿命を縮める可能性がある過度のスイッチング イベントを削減します。これが、ヒステリシスが多くの現代の電子システムに意図的に組み込まれている理由です。

ヒステリシスの中心原理と原因

ヒステリシスの特徴は次のとおりです。 記憶動作。ヒステリシス システムは、現在の条件と以前の動作状態の両方に従って応答します。その結果、入力の増加と減少では異なる応答経路をたどります。

これにより特徴が生まれます ヒステリシスループ。

レート依存ヒステリシスとレート非依存ヒステリシス

特徴	レートに依存しない	レート依存
応答	ほとんど変化なし	速度によって異なります
感度	低い	高
代表的な用途	永久磁石	パワーエレクトロニクス
工学的用途	磁気保持	動的スイッチング解析

ヒステリシスの主な原因

• 磁気ドメインのアライメント

磁性材料では、外部磁場が除去された後でも、微細な磁区が部分的に整列したままになることがあります。この残留配列は、磁気ヒステリシス挙動に寄与するメモリー効果を生み出します。

• 電荷トラップ

半導体デバイスでは、トラップされた電荷によりスイッチング応答が遅れ、デバイスの動作が部分的に以前の電気的状態に依存する可能性があります。この効果は、メモリ技術やトランジスタベースのシステムで一般的に観察されます。

• 機械的および熱的影響

機械的動作と温度 v ariat イオンは、入力動作と出力動作の間に遅延応答を引き起こす可能性があります。これらの影響は、物理的な変化がシステムのパフォーマンスに影響を与えるリレー、センサー、温度制御システムでよく観察されます。

• 肯定的なフィードバック

多くの電子回路は、フィードバック ネットワークを通じて意図的にヒステリシスを生成します。正のフィードバックはスイッチングしきい値をシフトし、より制御された動作を作成するのに役立ちます。このアプローチは、変化する条件下での信号の安定性を向上させるために、コンパレーター、シュミット トリガー、オペアンプ回路で広く使用されています。

磁気ヒステリシスループを理解する

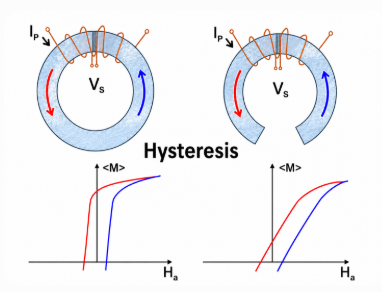

図 4. 磁場の変化中に異なる磁化経路を示す磁気ヒステリシス ループ

磁性材料は、ヒステリシス挙動の最も明確な例の 1 つを提供します。磁気ヒステリシスは、外部磁場が除去された後も材料が磁化を保持するときに発生します。

強磁性材料 鉄、ニッケル、コバルト、ケイ素鋼などは、場の条件が変化した後でも内部磁区が部分的に整列したままである可能性があるため、自然にこの効果を示します。

ヒステリシスループを理解する

ヒステリシス ループは、次の関係を表します。

・磁場の強さ（H）

・磁束密度（B）

B = f(H)

磁場の増加と減少は異なる経路をたどり、磁気メモリの動作を示す閉ループを作成します。一般に、ヒステリシス ループが広いほど、エネルギー損失が大きく、発熱が増加し、全体の効率が低下していることを示します。

過度の損失は長期的な熱ストレスを引き起こす可能性があるため、変圧器、モーター、電力システムの設計中にヒステリシス曲線が綿密に検査されます。

実際のスイッチモード電源では、高周波動作下ではケイ素鋼の損失が大幅に増加するため、フェライト材料が好まれることがよくあります。

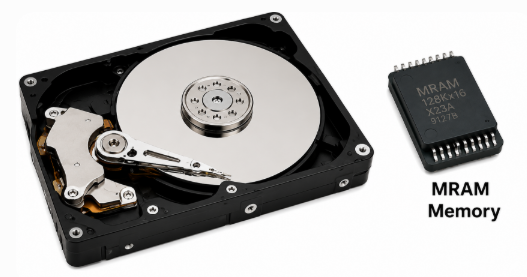

図 5. データ保持にヒステリシスを使用する磁気記憶装置

データストレージにおける磁気ヒステリシス

ハードドライブと磁気メモリ技術はヒステリシスに依存しています。磁性材料は電源を切っても磁化を保持するため、継続的に電力を供給しなくても情報は保存されたままになります。

一般的な用途は、ハード ドライブ、磁気テープ システム、磁気抵抗ランダム アクセス メモリ (MRAM) テクノロジに及びます。これらはすべて、データ保持と不揮発性ストレージ機能のために磁気ヒステリシスに依存しています。

磁心材料と効率の比較

コア材料の選択は、トランスやスイッチング システムのヒステリシス損失、効率、発熱、長期性能に直接影響します。v ariat イオンの原子構造、保磁力、透磁率、および磁気保持特性により、材料が異なれば磁場に対する反応も異なります。これらの違いは、トランス、インダクター、スイッチング電源、電気モーター、および高周波電力システムにおいて特に重要になります。

一般的な磁心材料の比較

材質	周波数	相対的 コアロス	相対的 コスト	典型的な アプリケーション
ケイ素鋼	50～60Hz	中等度	低い	商用変圧器、モーター
フェライト	kHz～MHz	低い	中	SMPS、RF回路、EMI 抑制
アモルファス金属	50～400Hz	非常に低い	高	エネルギー効率の高い変圧器

すべての材料が磁気動作をサポートしていますが、その性能は実際の条件下では大幅に変化する可能性があります。材料の選択は、多くの場合、理論上の性能だけではなく、動作要件に依存します。

たとえば, 商用変圧器には、コスト効率と長年確立されている信頼性のため、ケイ素鋼がよく使用されます。高周波電源には、高い電気抵抗により渦電流損失が低減されるフェライトが一般的に使用されます。エネルギー効率の高い変圧器では、損失の低減により長期的な性能が向上するため、アモルファス材料の使用が増えています。これらのトレードオフを理解することは、熱挙動、効率目標、動作要件のバランスを取るのに役立ちます。

軟磁性材料と硬磁性材料

磁性材料は一般に、磁化しやすさと減磁しやすさに基づいてソフトとハードのカテゴリに分類されます。

プロパティ	ソフト 磁性材料	ハード 磁性材料
保磁力	低い	高
ヒステリシス損失	下位	より高い
主な用途	トランスフォーマー	永久磁石
データの保持	低い	高

軟磁性材料は、比較的低いエネルギー入力で磁性状態を急速に変化させることができます。これらは、繰り返し磁気サイクルが発生するトランスやインダクターに適しています。

硬磁性材料は減磁に耐え、磁気特性を長期間保持します。これらの材料は永久磁石や磁気記憶システムに一般的に使用されています。

実際の選択に関する考慮事項

磁気コア材料の選択には、単にヒステリシス損失が最も低いオプションを選択するだけではありません。材料の選択は、動作周波数、熱条件、効率目標、サイズの制約、電力処理要件、全体のコストなどの実際的な考慮事項にも依存します。これらの要因は総合的に、パフォーマンス、信頼性、特定のアプリケーションへの適合性に影響を与えます。

たとえば、高周波スイッチング電源は、一般に、高速スイッチング時の損失が低いため、フェライト コアの恩恵を受けます。一方、標準的な系統周波数で動作する商用変圧器は、コスト効率と実績のある信頼性の理由から、引き続きケイ素鋼を使用する可能性があります。

材料の選択は、長期的な効率、熱挙動、およびシステム全体のパフォーマンスに直接影響します。これらのトレードオフを理解することで、アプリケーション要件によりよく適合する磁性材料を選択できるようになります。

半導体デバイスのヒステリシス

図 6. スイッチングアプリケーションで使用される SCR および TRIAC デバイス

サイリスタは、高電圧および大電流用途向けに設計された半導体スイッチング デバイスです。制御信号に継続的に応答する従来のトランジスタとは異なり、サイリスタはラッチ機構を使用しているため、起動後もデバイスが導通状態を維持できます。

デバイスの出力は部分的に以前の状態に依存するため、この動作動作によりメモリ特性が作成されます。一度トリガーされると、動作条件が特定の電気的制限を下回るまで導通が続きます。

ラッチ動作の仕組み

などのデバイス シリコン制御整流器 (SCR) そして トライアック ラッチおよび保持電流特性に依存します。

ゲートパルスを受信した後、デバイスは導通状態に入り、ゲート信号が除去されても動作を継続します。電流が保持電流しきい値を下回った後にのみ伝導が停止します。

活性化と非活性化は異なる電気的条件下で発生するため、サイリスタはヒステリシスと同様の動作を示します。

パフォーマンスに影響を与える主要なパラメータ

• ラッチ電流: トリガ直後に必要な最小電流。

• 保持電流:​​ 導通を維持するために必要な最小電流。

• ゲート トリガー電流: デバイスをアクティブにするために必要な電流。

• ブロッキング電圧: 最大オフ状態電圧能力。

デバイス選択シナリオの例

アプリケーション	提案された デバイス	理由
ファンスピードコントローラー	BT136 トライアック	双方向ACスイッチング 能力
産業用モーター制御	TYN612 SCR	より高い電圧と電流 ハンドリング能力
教育回路	TIC106 SCR	シンプルな低電力動作と アクセシビリティ

多くの場合、選択プロセスは、デバイスが動作環境とどのように相互作用するかによって異なります。

たとえば、家庭用ファン速度コントローラーまたは照明調光器は通常、 BT136 トライアック 双方向スイッチング機能により AC 制御が簡素化されるためです。交流は両方向に流れるため、トライアックは追加のスイッチング部品を必要とせずに、AC サイクルの両方の半分で導通できます。この特性により、回路の複雑さが軽減され、コンパクトな家電製品への実装がより実用的になります。

産業用モーター制御システムは代わりに、 TYN612 SCR、高電力条件やより要求の厳しい動作環境に対応できるように設計されています。より大きな電流負荷と電力レギュレーション要件を伴うアプリケーションでは、多くの場合、より強力なスイッチング機能と向上した堅牢性の恩恵を受けます。

教育プロジェクトや低電力制御アプリケーションの場合、 TIC106 SCR シンプルな操作動作と実験のためのアクセシビリティにより、依然として実用的なオプションです。理解しやすさと実装のしやすさが重要な入門用のスイッチング回路でよく使用されます。

このアプリケーションベースのアプローチは、デバイスの選択が電気仕様だけでなく、システム要件、動作条件、実際の設計上の考慮事項にも依存することを示しています。

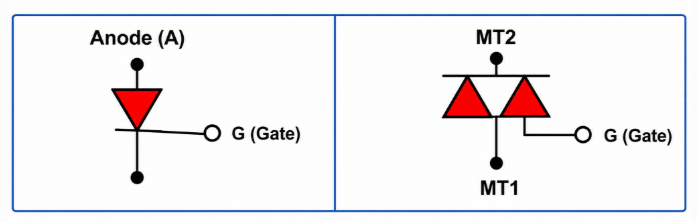

図 7. 異なるスイッチング構造を示す SCR および TRIAC シンボル

SCR vs トライアック

特徴	SCR	トライアック
電流の方向	一方向	2方向
交流スイッチング	限定	素晴らしい
DCアプリケーション	共通	あまり一般的ではない
電力制御	高	中等度
一般的な使用方法	産業用システム	コマーシャル 電子機器

コンパレータ回路とシュミットトリガ回路のヒステリシス

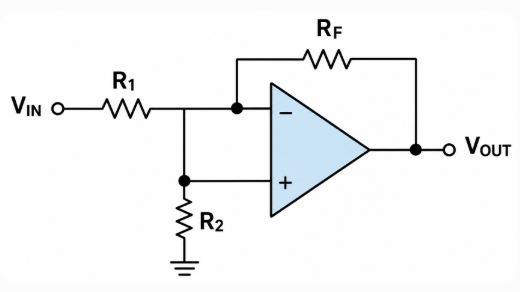

図 8. ヒステリシスに正帰還を使用したコンパレータ回路

コンパレータ回路は、電子機器におけるヒステリシスの最も一般的な実際の応用例の 1 つです。その目的は、入力信号を基準電圧と比較し、比較結果に従って出力を生成することです。

実際のシステムは、電気ノイズ、リップル、信号変動を含む環境で動作することがよくあります。これらの条件下では、しきい値レベルに近い小さな v ariat イオンが出力の一貫性に影響を与える可能性があります。

ヒステリシスは個別のスイッチング レベルを作成することでしきい値の動作を改善し、変化する信号条件下でコンパレータ回路がより確実に動作できるようにします。

コンパレータの性能比較

パラメータ	なし ヒステリシス	と ヒステリシス
誤ったトリガー	頻繁に	最小限
スイッチング安定性	しきい値に近い不良	安定した
リレーチャタリング	共通	珍しい
ノイズ感度	高	減少
出力の信頼性	中等度	改善されました

この比較は、ヒステリシスがセンサー インターフェイス、組み込みシステム、産業用制御アプリケーションで一般的に使用される理由を示しています。

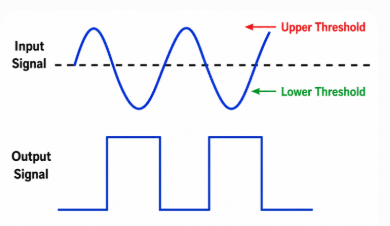

図 9. 上限しきい値と下限しきい値を使用したシュミット トリガ動作

シュミットトリガーの動作を理解する

シュミット トリガは、意図的に正のフィードバックを使用してヒステリシスを作成するため、単一のしきい値電圧ではスイッチしません。代わりに、上限のしきい値電圧と下限のしきい値電圧という 2 つの異なるスイッチング ポイントを使用します。これにより、信号の遷移がよりクリーンかつ安定します。実際の組み込みシステムでは、シュミット トリガーがセンサー インターフェイスや機械的スイッチ入力に追加されることがよくあります。そうしないと、小さな信号の変動、ノイズ、接点のバウンスによって、意図しない複数の出力遷移が発生する可能性があるからです。

オペアンプとパワーエレクトロニクスのヒステリシス

オペアンプ 感度と増幅能力により、センシング システム、信号処理、およびアナログ制御回路で広く使用されています。入力信号がゆっくりと変化する場合、またはしきい値条件に近い状態で動作する場合、小さな変動がスイッチングの一貫性に影響を与え、出力動作が不安定になる可能性があります。

性能を向上させるために、オペアンプ回路には正帰還ネットワークを通じてヒステリシスが導入されることがよくあります。このアプローチにより、個別のアクティブ化と非アクティブ化のしきい値が作成され、変化する入力条件下でもスイッチング動作をより制御し続けることができます。

ヒステリシスの実際の例は次のとおりです。 スマート空調システム。

目標室温を持つシステムを考えてみましょう。 26℃。ヒステリシス ウィンドウがないと、設定点付近のわずかな温度変動により、コンプレッサーの動作が繰り返し引き起こされる可能性があります。

動作条件の例には、次の冷却作動が含まれます。 28℃ および冷却の停止 24℃。

これ 4℃ 分離によりヒステリシス ウィンドウが作成され、不必要なスイッチング動作が減少し、状態が変化する前にシステムがより広い温度範囲で動作できるようになります。

システム動作の比較

制御 方法	コンプレッサー 1 時間あたりのサイクル数	効果
ヒステリシスなし	高	コンプレッサーの摩耗が増加し、 動作が不安定
4℃ヒステリシスウィンドウ付き	下位	効率の向上と削減 スイッチングアクティビティ

スイッチング周波数は部屋の大きさ、熱条件、絶縁品質、および環境要因によって変化するため、上記の値は固定測定値ではなく比較動作動作を表しています。

それでも、この比較は重要な設計原則を示しています。ヒステリシス範囲が狭い、またはヒステリシス範囲が存在しないシステムでは、しきい値付近の状態が繰り返し切り替わり、電気的ストレスが増加し、長期的なコンポーネントの寿命が短くなる可能性があります。一般に、動作ウィンドウが広いと、サイクル頻度が減少し、動作の一貫性が向上します。

実際のシステムでは、スイッチング動作の低減により、エネルギー効率が向上し、熱応力が軽減され、コンプレッサーの寿命が長くなります。同様の制御方法は、安定したしきい値動作が重要な環境システム、工業用温度調節、家庭用電化製品などで広く使用されています。

この例では、ヒステリシスが回路の動作だけでなく、実際のシステムのパフォーマンスや長期信頼性にどのように影響するかを示します。

ヒステリシスの測定と特性評価

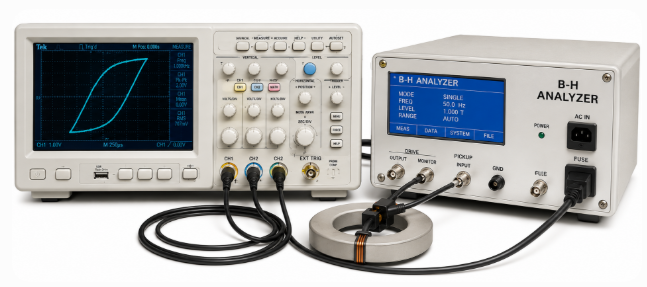

図 10. ヒステリシス測定用のオシロスコープと B-H アナライザ

ヒステリシスの測定は、変化する動作条件下でコンポーネントがどのように動作するかを評価するのに役立ちます。ヒステリシスが存在するかどうかを単に特定するだけでなく、測定により、ヒステリシスがスイッチング動作、効率、および長期的なパフォーマンスにどの程度強い影響を与えるかも判断できます。

分析対象のシステムに応じて、さまざまなツールが使用されます。

• オシロスコープ - コンパレータやシュミット トリガなどの回路におけるスイッチングしきい値と信号の動作を視覚化します。

• B-H カーブ アナライザー - 保磁力、保持力、ヒステリシス損失を測定することで磁性材料を評価します。

• 磁気特性評価システム - 研究および保管技術における磁気の挙動を研究します。

• 自動テスト システム - 再現性と大規模なコンポーネント テストを向上させます。

一般的な測定には次のようなものがあります。

• 保磁力 - 残留磁化を除去するために必要な磁場の強さ

• 保持力 - 磁場を除去した後の残留磁化

• ヒステリシス範囲 - スイッチングしきい値間の分離

• スイッチングしきい値 - 状態変化をトリガーする値

測定結果は材料の選択とシステム設計に直接影響します。過度のヒステリシス損失は発熱を増加させる可能性があり、しきい値の選択が適切でないと動作の一貫性が低下する可能性があります。

電子設計におけるヒステリシスの最適化

ヒステリシス システムと非ヒステリシス システム

特徴	ヒステリシス	非ヒステリシス
騒音 免疫力	高	低い
安定性	より良い	安定性が低い
スイッチング 周波数	下位	より高い
感度	下位	より高い
偽 トリガー	減少	より一般的な
長期 信頼性	より良い	減少

この比較は、多くの実際のシステムにヒステリシスが意図的に導入されている理由を示しています。

電気ノイズ、動作温度、負荷対 ariat イオン、スイッチング速度、熱条件、応答要件など、いくつかの要因がヒステリシス動作に影響します。理想的な設計バランスは、特定のアプリケーションと動作環境によって異なります。

課題と今後の研究の方向性

ヒステリシスはシステムの動作を改善しますが、デバイスが小型化し、高速で動作するにつれて、設計上の問題が生じる可能性もあります。

ヒステリシスに関連する現在の課題には、磁気システムでのエネルギー損失、発熱、材料の経年変化の影響、モデリングの複雑さ、および高い動作周波数での損失の増加が含まれます。これらの制限は、全体的な効率、信頼性、および長期的なシステム パフォーマンスに影響を与える可能性があります。

継続的な研究では、低損失磁性材料、AI 支援最適化技術、スピントロニクス メモリ技術、適応ヒステリシス制御方法、および先進的な半導体システムを探求し続けています。これらの開発は、効率を向上させ、損失を削減し、よりインテリジェントなシステム動作をサポートすることを目的としています。

将来の電子システムでは、変化する条件に応じて動作動作を自動的に調整する適応ヒステリシス技術がますます採用される可能性があります。デバイスの速度と複雑さが進化し続けるにつれて、電子システム設計では効率的なヒステリシス制御が引き続き重要な考慮事項となります。

結論

ヒステリシスは、安定性を向上させ、不要なスイッチング動作を軽減することで、電子システムの動作の信頼性を高めます。動作条件が常に変化する磁性材料、半導体デバイス、制御システム、パワーエレクトロニクスなどに幅広く使用されています。一部のアプリケーションではエネルギー損失が発生する可能性がありますが、適切なヒステリシス設計により効率と長期的なパフォーマンスを向上させることができます。ヒステリシスを理解すると、回路設計とシステムの最適化においてより適切な決定が可能になります。
