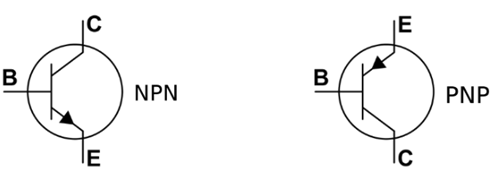

図1。NPNおよびPNPトランジスタ記号
NPNトランジスタは、薄いP型層で区切られた2つのN型半導体層から作られた双極接合トランジスタ(BJT)の一種です。「シンキングセンサー」と呼ばれることが多いNPNトランジスタは、その速度、効率、および費用対効果の高い製造のために電子回路で広く使用されています。NPNトランジスタは、PNPトランジスタで使用される穴よりも速く電子が使用される電子が使用されるため、高速スイッチングおよび信号増幅に特に適しています。このより高いモビリティにより、応答時間が短縮できるため、NPNトランジスタは、デジタルコンピューティング、通信、信号処理などの動的なアプリケーションに最適です。
「ソーシングセンサー」と呼ばれるPNPトランジスタ。PNPトランジスタは、薄いN型層で区切られた2つのp型半導体層で構成される双極接合トランジスタ(BJT)の一種です。正の出力信号がアクティブな状態を示し、標準の正の論理規則と整列するシステムでよく使用されます。PNPトランジスタは、自動化と安全システムなどの産業制御環境で使用されます。それらの調達動作 - それを沈めるのではなく、負荷に電流を提供する - は、積極的に参照されたロジック回路との簡単なハイサイドスイッチングと統合を必要とするアプリケーションに適しています。
構造の違いにもかかわらず、NPNおよびPNPトランジスタは同じ原理で動作します。ベースの小さな電流は、エミッタとコレクターの間でより大きな電流を制御します。それらを際立たせるのは、現在の流れと電荷キャリアの種類の方向です。NPN用の電子、 PNPの穴。

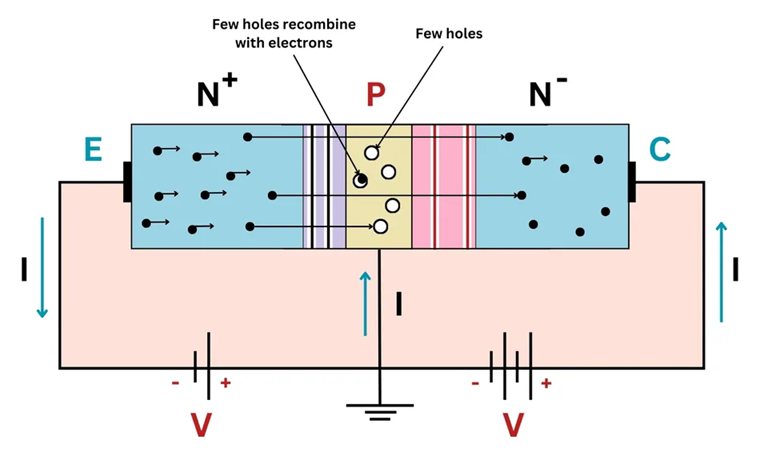

図2。NPNトランジスタの動作原理
NPNトランジスタの動作は、ベース電流を調整することにより、エミッターとコレクター間の電流を制御することに依存します。a 小さな正電圧 ベースとエミッター(順方向バイアス塩とエミッター接合)の間に適用され、電子はn型エミッターからp型ベースに流れます。
ベースは狭くて軽くドープされているため、電子のごく一部のみがベースに穴を開けて再結合します。ほとんどの電子はベースを通過し、コレクターに引き付けられます。コレクターは逆バイアスで、大きなコレクター電流が流れるようにします。このプロセスは、NPNトランジスタ操作の基礎を形成します。
コレクター電流(IC) によって直接制御されます ベース電流(IB)。この比率 (IC/IB) 現在のゲインを定義します (β) NPNトランジスタの。
NPNトランジスタは、ベースエミッターとベースコレクタージャンクションのバイアス化に応じて、3つの異なる領域で動作します。各領域は、回路内のトランジスタの動作を決定します。
アクティブ領域では、ベースエミッター接合部は前方偏りであり、ベースコレクター接合は逆バイアスです。これらの条件下では、トランジスタは現在のアンプとして機能します。小さなベース電流により、はるかに大きな電流がコレクターからエミッタに流れることができます。エミッターによって注入された電子のほとんどは、ベースを通り、コレクターに到達します。
カットオフ領域では、ベースエミッターとベースコレクターの両方の接合部が逆バイアスされています。その結果、トランジスタは事実上オフ状態にあり、コレクターエミッターパスを通る電流はありません。この領域は、トランジスタがオープンスイッチとして機能する必要がある場合に一般的に使用されます。
飽和領域では、ベースエミッターとベースコレクターの両方の接合部が前方バイアスになっています。この条件はトランジスタを完全にオンにし、最大電流がコレクターからエミッタに流れるようにします。この地域では、トランジスタは閉じたスイッチのように動作し、デジタルスイッチングアプリケーションで広く使用されています。

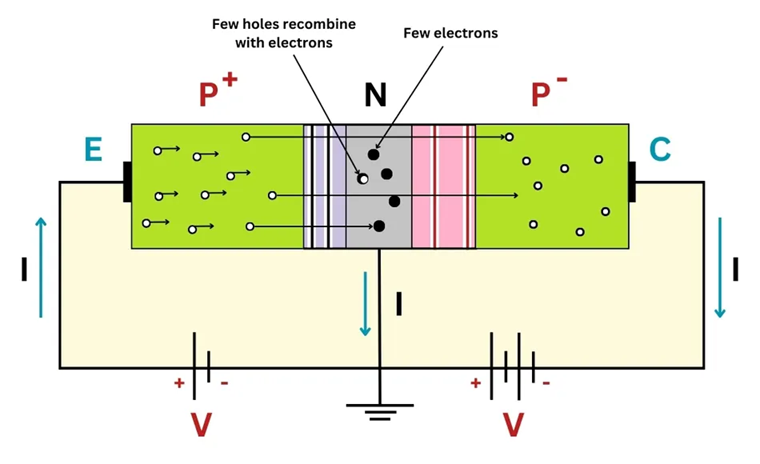

図3。PNPトランジスタ作業原理
PNPトランジスタの動作原理は、小さなベース電流を変化させることにより、エミッタからコレクターへの電流の流れを制御することに基づいています。PNPトランジスタの動作は、大多数のキャリアとして電子を使用するNPNトランジスタとは異なり、一次電荷キャリアとして穴に依存します。PNPトランジスタの動作原理は、ジャンクションのバイアス化方法に応じて変化します。これらの条件は、トランジスタの3つの重要な動作領域を定義します。アクティブ、カットオフ、飽和です。
要するに、NPNとPNPトランジスタの動作の違いは、現在の方向と極性にあります。NPNトランジスタは、ベースがエミッタよりも正の方が陽性の場合に導入され、電子を使用して電流がコレクターからエミッタに流れるようにします。PNPトランジスタは、ベースがエミッタよりも負の場合に導入され、穴を使用して電流がエミッタからコレクターに流れるようにします。どちらもアクティブ、カットオフ、および飽和領域で機能しますが、反対のバイアスと充電キャリアは回路での役割を定義しています。
ロードデバイスは、PNPとNPN出力の両方で動作でき、モーター、リレー、ソレノイドバルブなどのコンポーネントを統合するときに柔軟性を提供します。

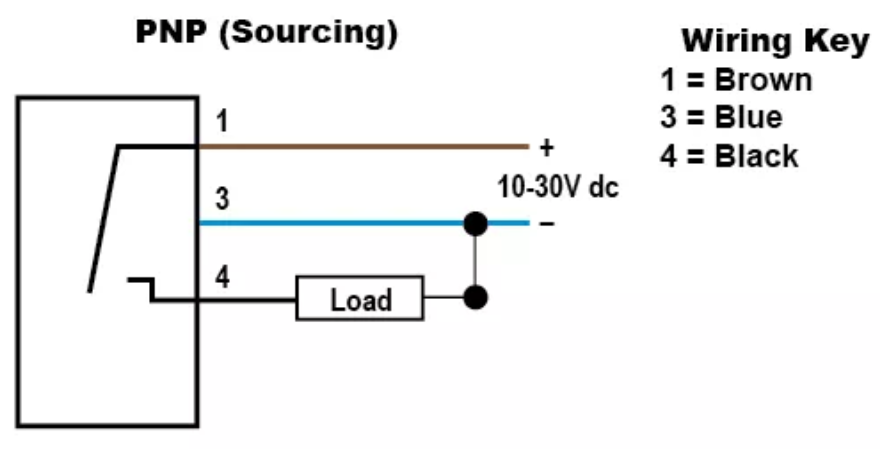

図4。PNP(Sourcing)構成
で PNP(Sourcing)構成、センサーまたはコントロールモジュールは、負荷に正の電圧を提供します。電気荷重は、出力と電源の負(共通)側の間に接続されています。出力がオンになると、電流は出力から荷重、そしてグランドに流れます。このセットアップは、高い信号が活性化を示すシステムで一般的に使用され、バックEMFをブロックするダイオード保護を備えたソレノイドと互換性があります。

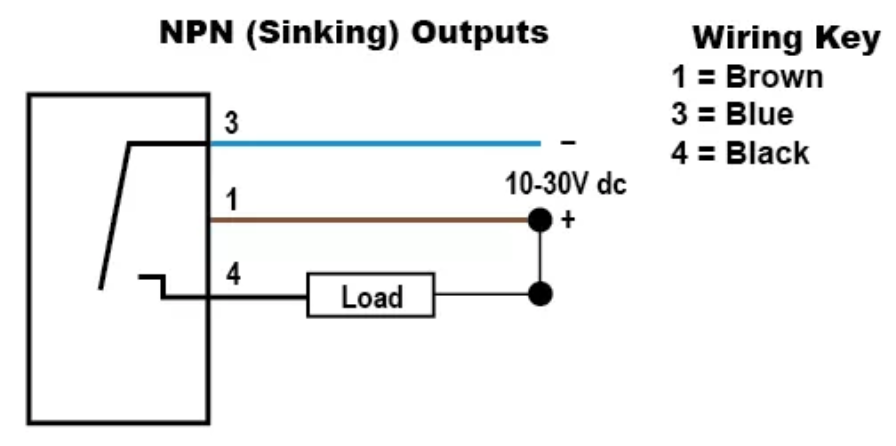

図5。NPN(シンキング)構成
で NPN(シンク)構成、センサーまたはコントロールモジュールはグラウンドパスを提供します。負荷は、正の供給と出力の間に接続されています。出力がオンになると、電流は電源から負荷を介し、出力(地上)に流れます。このセットアップは、低信号が活性化を示し、保護されたソレノイドともうまく機能するシステムに適しています。いずれかの出力タイプを使用する機能により、システムの設計が簡素化され、産業自動化や多目的機器などの環境での柔軟性がサポートされます。
|
応用
エリア |
npn
トランジスタアプリケーション |
PNP
トランジスタアプリケーション |
|
デジタルロジック回路 |
マイクロコントローラーの高速スイッチとして使用されます
出力とロジックゲート |
あまり一般的ではなく、回路で使用されています
肯定的なロジックプルアップコントロール |
|
アンプ回路 |
クラスA/Bアンプで一般的です
信号増幅 |
プッシュプルアンプのNPNとペアリング
ステージ |
|
モータードライバー |
電流を介してモーターを駆動します
負荷 |
電流を調達することにより、モーターをドライブします
負荷 |
|
リレーコントロール |
の片側を接地してリレーを制御します
コイル |
リレーコイル側に電力を供給します |
|
PLCシステム(産業) |
Sourcing PLC入力モジュールで使用 |
PLC入力モジュールをシンクするのが好ましい |
|
センサー出力(例:近接) |
NPNセンサーは信号を低く引っ張ります
活性化を示します |
PNPセンサーは信号を高く押します
活性化を示します |
|
LEDスイッチング |
カソードをに接続することにより導かれたコントロール
地面 |
電流を供給することによって導かれたコントロール
アノード |
|
ローサイドスイッチング |
理想的な選択(負荷の間に配置されたスイッチ
& 地面) |
適切ではありません |
|
ハイサイドスイッチング |
理想的ではありません
|
理想的な選択(間に配置されたスイッチ
パワーとロード) |
|
バッテリー駆動のデバイス |
ネガティブグラウンドシステムに適しています |
ポジティブグラウンドシステムを好む |
|
特徴 |
NPNトランジスタ |
PNPトランジスタ |
|
半導体層構造 |
負の陽性陰性(n-p-n) |
ポジティブネガティブポジティブ(P-N-P) |
|
現在の方向 |
コレクターからエミッタまで |
エミッタからコレクターまで |
|
基本活性化 |
正電圧/電流の場合はオンになります
ベースに適用されます |
ベースが低いときにオンになります
エミッタよりも潜在的(電流またはわずかなネガティブ) |
|
非活性化条件 |
ベース電流が減少するとオフになります
または削除 |
ベースがもっとなるとオフになります
正または電流がベースに流れます |
|
動作の電圧要件 |
ベースに正の電圧が必要です
エミッタに対して |
ベースに負の電圧が必要です
エミッタに対して |
|
内部構造 |
2つのN層の間のP層 |
2つのP層の間のN層 |
|
ロジックの切り替え |
シンキングセンサー - 負荷の間にあります
ポジティブな供給とコレクター |
ソーシングセンサー - 負荷の間です
エミッタとマイナスの供給 |
|
手術 |
デジタルロジック回路で広く使用されています
および切り替え |
状態でデフォルトがある回路で使用されます
が必要です |
|
信号極性 |
正の論理によって活性化されます(陽性
電圧) |
負のロジックによって活性化されます(低または
地面) |
|
負荷への接続 |
正の電圧と
コレクタ |
エミッターと
ネガ(グラウンド) |
|
現在のフロー開始 |
コレクターの電流がいつ流れます
ベースエミッタージャンクションは前方偏りがあります |
ベースエミッターの場合、エミッタ電流が流れます
ジャンクションは前方に偏っています |
NPNとPNPトランジスタの選択は、回路が電流、制御信号、および負荷接続を処理する方法に依存します。 NPNトランジスタは、ローサイドスイッチングに最適です、荷重が正の電圧に接続し、トランジスタが地面への経路を完成させます。彼らは陽性対照信号に応答します。
対照的に、 PNPトランジスタは、ハイサイドスイッチングに適しています、彼らは負荷に電流を供給します。コントロール信号がエミッタ電圧よりも低いときにオンになり、高い信号が負荷をアクティブにする正のロジックシステムとよく調整します。
システム設計も決定に影響します。Sourcing入力モジュールは通常、NPNトランジスタとペアになりますが、入力モジュールのシンクはPNPタイプと互換性があります。産業環境では、配線基準と安全性の考慮事項が、しばしば好ましいトランジスタタイプを決定します。
NPNとPNPトランジスタの違いを理解することは難しい必要はありません。それらがどのように機能し、それぞれが最善を尽くしているのかを学びたら、サーキットでそれらを使用するのがはるかに簡単になります。プロジェクトを構築したり、システムを修正したりする場合でも、この知識は、より賢く、より安全な選択を自信を持って選択するのに役立ちます。
関連情報
常に顧客満足を追求。相互信頼と共通の利益。
交互の電流(AC)とダイレクト電流(DC)のすべて
2025-06-03
静電容量対インダクタンス
2024-07-03
センサーがNPNまたはPNPであるかどうかを判断するには、配線と出力信号を確認します。NPNセンサーは、アクティブ化されると低電圧またはグランドを出力し、出力を地面に引っ張ることを示します。PNPセンサーは、アクティブ化されたときに供給レベルに近い高電圧を出力します。データシートを確認するか、マルチメーターを使用して、センサーがトリガーされたときに共通の地面に比べて出力電圧を測定します。
電子(NPNで使用)が穴(PNPで使用)よりも速く移動するため、NPNトランジスタは通常、PNPトランジスタよりも高速です。これにより、通常、NPNトランジスタは、デジタルサーキットやRF回路などの高速アプリケーションにより適しています。
NPNセンサーが通常開いているか閉じているかは、NPN指定ではなく、スイッチ構成によって異なります。「通常は開いている」ということは、安静時にスイッチが回路を完成させないことを意味します。この機能は、センサーがNPNまたはPNPであるかどうかに依存しません。
PNP出力をNPN出力に変換するには、通常、センサーをNPNバージョンに置き換えることが含まれます。または、追加のNPNトランジスタを使用してPNPセンサーの出力信号を反転させるなど、信号インバーター回路を使用できます。このインバーター回路は、PNPセンサーからの高出力を取り、NPNロジックシステムに適した低出力に変換します。このアプローチでは、信頼できる動作を確保するために、電圧と電流レベルを慎重に検討する必要があります。
NPNトランジスタは、一般に、電子移動度の向上、より速いスイッチング、および標準的な負の地上システムとの互換性により、最新の回路で好まれています。ただし、PNPトランジスタは、ポジティブグラウンドシステムまたは特定の制御ロジックに適しています。選択は、回路の設計とアプリケーションの要件に依存します。
いいえ、NPNおよびPNPトランジスタは、現在の流れ方向と異なるバイアス要件があるため、互換性がありません。回路を再設計せずに一方を他方に置き換えると、誤動作または損傷が発生します。
