STM8S103F3P6マイクロコントローラーの機能とアプリケーションの調査
2024-08-02 5545

カタログ

STM8S103F3P6マイクロコントローラーとは何ですか？

STM8S103F3P6 Stmicroelectronicsが製造した8ビットマイクロコントローラーで、その印象的な機能とシームレスな統合で有名です。このコンパクトデバイスには、表面に取り付けられたデバイス（SMD）マウントスタイルが装備されており、最先端のテクノロジーを使用して細心の注意を払って製造された高度なコアと周辺機器を具体化しています。16 MHzのクロック周波数を持つSTM8S103F3P6は、堅牢なI/O機能を誇り、効率的なデータ処理と取り扱いを確保しています。独立した時計ソースとクロックセキュリティシステムを備えた独立したウォッチドッグタイマーは、潜在的な混乱に対する最適なデバイスのパフォーマンスと回復力を保証します。

傑出した機能の1つは、コードとデータに不揮発性ストレージを提供するフラッシュメモリです。2.95 Vから5.5 Vに及ぶ動作電圧範囲を備えたこのマイクロコントローラーは、非常に用途が広く、さまざまなアプリケーションに適応できます。さらに、-40°Cから85°Cの広い動作温度範囲を提供し、多様な環境条件での展開に適しています。

交換と同等

•MSP430G2353

•PIC16LF18444T

• STM8S103F3p3

• STM8S103F3P3TR

• STM8S103F3P6TR

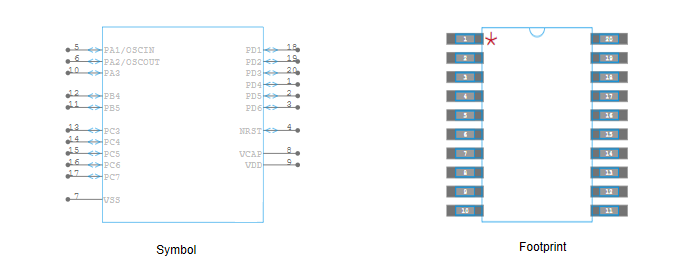

STM8S103F3P6のシンボルとフットプリント

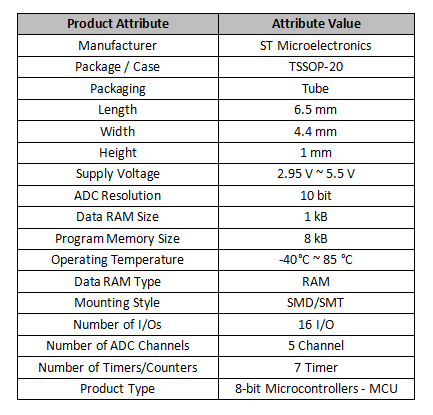

STM8S103F3P6の技術パラメーター

STM8S103F3P6の特徴

低消費電力：アイドルモード、睡眠モード、ディープスリープモード、オフモードなど、バッテリー寿命を効果的に延長してエネルギーを節約できるさまざまな低消費電力モードから選択できます。

高性能：高性能STM8コアアーキテクチャを採用します。これにより、動作周波数が16MHzほど高くなり、命令実行速度が大幅に向上し、アプリケーションの効率的なコンピューティング機能が提供されます。

複数の通信インターフェイス：SPI（シリアル周辺インターフェイス）、I2C、UARTなど、さまざまな通信インターフェイスをサポートします。これらのインターフェイスを通じて、外部デバイスと簡単に通信および対話して、より多くの機能とアプリケーションを実現できます。

豊富な周辺機器：STM8S103F3P6マイクロコントローラーには、16KBのフラッシュメモリと1KBのRAMメモリ、およびGPIOピン、タイマー、UARTなどの一般的に使用されるインターフェイスを含む豊富な周辺資源があります。これらの周辺機器の多様性により、デバイスはさまざまなアプリケーションシナリオに適しており、さまざまな分野や産業のニーズを満たすことができます。STM8S103F3P6は、産業規制、スマートホーム、埋め込みシステムであれ、サポートを提供できます。

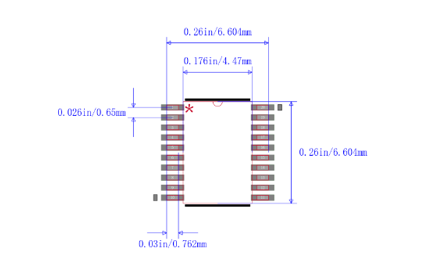

STM8S103F3P6のサイズとパッケージ

STM8S103F3P6は、薄いシュリンクスモールアウトラインパッケージ（TSSOP）にパッケージ化され、20個のピンがあります。ボディと鉛の間隔は、標準のSOICパッケージよりも小さいです。TSSOPの典型的な機能は、パッケージ化されたチップの周りのピンの形成であり、SMTテクノロジーを使用してPCBに配線を取り付けるのに適しています。TSSOPパッケージを使用する場合、寄生パラメーター（電流の大きな変化によって引き起こされる出力電圧障害）は小さくなるため、高周波アプリケーションに適しています。この種のパッケージは、操作により便利で、信頼性が高くなります。

TSSOPパッケージには次の機能があります。

•小さなピン間隔：ピン間隔は通常0.5mmまたは0.65mmです。回路基板の銅バーの設計により、同じ領域とサイズの回路基板にもっと多くのデバイスを配置できます。

•アプリケーションの幅広い範囲：マイクロコントローラー、DSP、メモリチップ、電源チップなどのさまざまなアプリケーションフィールドに適用できます。

•ピン数が高い：ピンの数は一般に20〜64件で、特定のチップ統合要件を満たすことができます。

•パッケージのサイズが小さい：通常の小さなアウトライン（SO）パッケージと比較して、パッケージサイズは小さく、厚さは薄く、ボリュームは小さく、高密度統合回路のパッケージに適しています。

•高性能：表面マウント技術を採用し、導電率と耐食性が良好で、高速、高頻度、小型化などの特別な要件を満たすことができます。

STM8S103F3P6の電気特性

パラメーター条件

特に指定されていない限り、すべての電圧はVSSと呼ばれます。

最小および最大制限

最小値と最大値は、周囲温度、供給電圧、および周波数を網羅する、最も不利な条件で保証されます。これらの保証は、TA = 25°CおよびTA = TAMAXの周囲温度で実施されるデバイスの100％で実行される厳格な生産テストを通じて確立されます（選択した温度範囲で定義）。

特性評価の結果、設計シミュレーション、および/または技術的特性に基づく値は、テーブルの脚注で概説されており、生産テストを受けていません。特性評価に関して、最小値と最大値はサンプル評価に関係し、標準偏差のプラスまたはマイナスの範囲（平均±3σ）の範囲で平均値を意味します。

典型的な値

明示的に特に明記されていない限り、標準データはTa = 25°C、VDD = 5 Vで確立されます。これらの値は、設計参照としてのみ提供され、テストを受けていません。

ADC値の典型的な精度は、完全な温度範囲にわたる標準拡散ロットからのサンプルのセットの特性評価によって確立されます。これに関連して、デバイスの95％が指定された値内でエラーを示します（平均±2σ）。

典型的な曲線

具体的に示されない限り、すべての標準グラフは設計参照としてのみ意図されており、テストの対象となっていません。

絶対最大定格

指定された絶対最大定格を超えると、デバイスに永久的な損傷が発生する可能性があります。これらの評価は、デバイスが耐えることができるストレスの限界のみを示しており、これらの条件下でデバイスが適切に機能することは暗示されていません。最大評価またはその近くの条件への曝露は、デバイスの信頼性に悪影響を与える可能性があります。

アプリケーション条件の概要を説明するデバイスのミッションプロファイルは、JEDEC JESD47資格基準を順守し、リクエストに応じて拡張ミッションプロファイルを利用できます。

操作条件

VCAP外部コンデンサ

主要なレギュレーターの安定性を実現するには、CEXTとラベル付けされた外部コンデンサをVCAPピンに接続する必要があります。シリーズインダクタンスが15 nh未満のままであることを確認することが不可欠です。

現在の特性を供給します

現在の消費量は、次の写真に示されているように測定されます。

ランモードでの総電源消費量

MCUは次の条件下に配置されます。

•すべての周辺機器は無効になります（クロックは、明示的に言及されている場合を除き、周辺時計ゲーティングレジスタによって停止されます）。

•VDDまたはVSSで静的な値を持つ入力モードのすべてのI/Oピン（負荷なし）

VDDおよびTAの一般的な動作条件に従います。

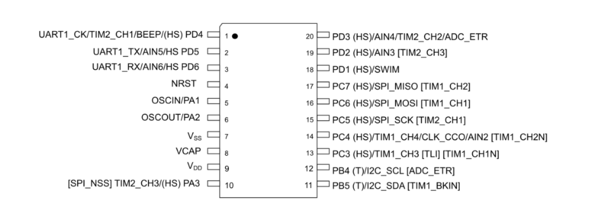

STM8S103F3P6のピンアウト構成

STM8S103F3P6には20個のピンがあり、そのピン名と機能は次のとおりです。

PIN1（PD4/ BEEP/ TIM2_ CH1/ UART1 _CK）：ポートD4

PIN2（PD5/ AIN5/ UART1 _TX）：ポートD5

PIN3（PD6/ AIN6/ UART1 _RX）：ポートD6

PIN4（NRST）：リセット

PIN5（PA1/OSCIN）：ポートA1

PIN6（PA2/OSCOUT）：ポートA2

PIN7（VSS）：デジタルグラウンド

PIN8（VCAP）：1.8 Vレギュレーターコンデンサ

PIN9（VDD）：デジタル電源

PIN10（PA3/ TIM2_ CH3 [SPI_ NSS]）：ポートA3

PIN11（PB5/ I2C_ SDA [TIM1_ BKIN]）：ポートB5

PIN12（PB4/ I2C_ SCL）：ポートB4

PIN13（PC3/ TIM1_CH3 [TLI] [TIM1_ CH1N]）：ポートC3

PIN14（PC4/ CLK_CCO/ TIM1_ CH4/ AIN2/ [TIM1_ CH2N]）：ポートC4

PIN15（PC5/ SPI_SCK [TIM2_ CH1]）：ポートC5

PIN16（PC6/ SPI_MOSI [TIM1_ CH1]）：ポートC6

PIN17（PC7/ SPI_MISO [TIM1_ CH2]）：ポートC7

PIN18（PD1/水泳）：ポートD1

PIN19（PD2/ AIN3/ [TIM2_ CH3]）：ポートD2

PIN20（PD3/ AIN4/ TIM2_ CH2/ ADC_ ETR）：ポートD3

上の図に示すように、STM8S103F3P6チップには最大16個のI/Oピンがあり、GPIO、周辺インターフェイス、ADCなどのさまざまな目的に使用できます。I/Oピンは双方向であり、外部信号を読み取るための入力ピンとして、または外部デバイスに信号を送信する出力ピンとして使用します。さらに、各I/Oピンには、割り込みベクトルを独立して割り当てて、発生したときに割り込みの正確な処理を容易にすることができます。

STM8S103F3P6のアプリケーション

•自動化システム：このマイクロコントローラーは、電気カーテン、アクセス制御システム、温度制御、照明制御などの自動化システムで使用できます。

•IoT（Mintern of Things）アプリケーション：IoTデバイスを開発する必要がある場合、さまざまなセンサーと通信モジュールを接続および制御するためのIoTノードのコントローラーとして使用できます。

•個人の電子デバイス：デジタルカメラ、MP3およびMP4プレーヤー、電子ゲームコンソールなどで使用されます。

•電子機器：さまざまな電子機器の開発に使用する

、電子玩具、リモートコントロール、ミニ計算機など

•産業分野：PLC、産業コントローラー、プロセス自動化、船の自動制御機器などで使用されます。

•データ収集とセンサーインターフェイス：環境条件を監視し、データを収集したり、光センサー、温度センサー、湿度センサーなどのさまざまなセンサーを接続するために使用されます。

•埋め込み制御システム：家庭用家電製品、産業機器、電動工具などのさまざまな組み込み制御システムを設計するために使用されます。その8ビット処理能力は、多くの単純な制御タスクに十分です。

よくある質問[FAQ]

1. STM8S103F3P6とは何ですか？

STM8S103F3P6は、Stmicroelectronicsによって開発されたマイクロコントローラーチップです。8ビットマイクロコントローラーのSTM8ファミリーに属し、さまざまな組み込みシステムおよびIoTアプリケーションで広く使用されています。

2. STM8S103F3P6の仕様は何ですか？

STM8S103F3P6マイクロコントローラーユニットには、640ビットROM、10ビット5チャネルADC、1KB RAM、およびプログラムメモリサイズが8kBです。

3. STM8S103F3P6の交換と同等物は何ですか？

STM8S103F3P6をMSP430G2353、PIC16LF18444T、STM8S103F3P3、STM8S103F3P3またはSTM8S103F3PTTRに置き換えることができます。

4. STM8S103F3P6は低電力アプリケーションに適していますか？

はい、STM8S103F3P6は低電力機能を備えた設計であり、エネルギー効率が不可欠なバッテリー駆動または低電力アプリケーションで使用できます。

5. STM8S103F3P6の主要な機能は何ですか？

STM8S103F3P6のいくつかの重要な機能には、GPIO（一般的な目的入力/出力）ピン、UART（ユニバーサル非同期レシーバー/送信機）通信、I2C（統合された回路）通信、SPI（シリアル周辺インターフェイス）通信、タイマーなどがあります。
