図1:IC 7400
IC 7400は、幅広い電子システムで使用される多用途のデジタルロジックコンポーネントです。その適応性により、基本的なロジック回路から算術ロジック単位(ALU)やバストランシーバーなどのより複雑なコンポーネントに至るまでのデバイスに役立ちます。7400シリーズの一環として、このICはデジタル操作の構成要素として機能するように設計されています。基本的なロジックゲート(およびOR、NAND、NOR)、レジスタ付きのデータストレージ、ランダムアクセスメモリ(RAM)モジュール、さらにはバイナリを小数点に変換するなどのタスクのデコードユニットなどの関数をサポートします。IC 7400は、4つの独立した2入力NANDゲートで特に評価されています。これは、組み合わせロジックデザインとシーケンシャルロジック設計の両方で使用されています。各ゲートには2つの入力ピンと1つの出力ピンがあり、残りの2つのピンは電力(VCC)とグランド(GND)を提供します。これらの接続は、安定した性能と信頼性の高い操作に最適です。
IC 7400のピン構成を理解することは、望ましい回路の動作を実現するのに最適です。各ピンには、システム内のICの全体的な機能に影響を与える特定の役割があります。

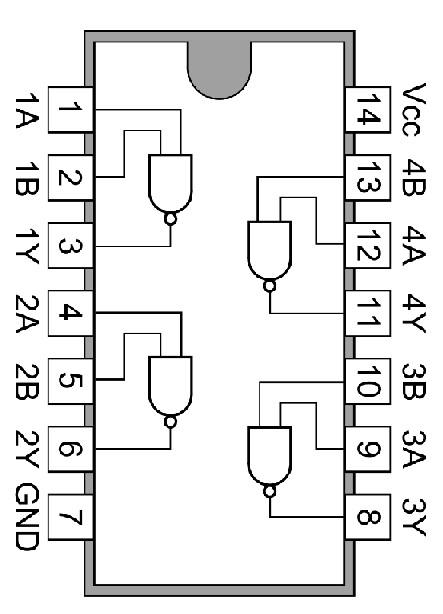

図2:IC 7400ピン構成
•ピン1 (最初のゲートのA入力) - 最初のNANDゲートの2つの入力の1つ。ここで接続された信号は、ピン2で出力ロジック状態を決定するために、ピン2で動作する必要があります。
•ピン2 (最初のゲートのB入力) - 最初のNANDゲートの2番目の入力。ピン1とペアで、両方の入力が高い場合、NANDゲートロジックに従って出力(ピン3)が低くなります。
•ピン3 (最初のゲートのY出力) - 最初のNANDゲートの出力。ピン1と2の間の操作と動作の逆の結果を提供します。エンジニアはテスト中にこの出力を監視します。。
•ピン4 (2番目のゲートのA入力) - ピン1と同様ですが、2番目のNANDゲートの場合、このピンはより複雑なデザインで入力を受け取ります。
•ピン5 (2番目のゲートのB入力) - ピン6の出力を制御するためのピン4とペア。
•ピン6 (2番目のゲートのY出力) - より複雑なロジック回路の形成または設計の後の段階の制御に使用される2番目のNANDゲートの出力。
•ピン7 (グラウンド) - このピンは回路の地面に接続し、ICの基準点として機能します。誤った接地は、不安定な動作やICの完全な障害をもたらす可能性があります。
•ピン8 (3番目のゲートのy出力) - デバッグ中に監視され、正しい動作を確保するために監視されます。
•ピン9 (3番目のゲートのB入力) - 3番目のゲートの入力、ピン10とペアになります。
•ピン10 (3番目のゲートのA入力) - ピン9で動作して、ピン8で出力を生成します。
•ピン11 (4番目のゲートのy出力) - 最終段階のロジック操作の駆動に使用される最終ゲートの出力。
•ピン12 (4番目のゲートのB入力) - 最後のNANDゲートの入力、ピン13とペアになります。
•ピン13 (4番目のゲートのA-Input) - ピン12とともに、ピン11の出力の状態を決定する入力。
•ピン14 (正の電源電圧) - ICの電力を供給します。エンジニアは、デカップリングコンデンサを使用してノイズをフィルタリングし、一貫した電圧送達を維持することにより、この5V入力が安定したままであることを確認します。
IC 7400には、多くのデジタル回路設計、パワー、スピード、および複数のロジックファミリとの互換性のバランスをとる信頼できる選択肢となる仕様があります。
•動作電圧:5V
エンジニアは電圧調整器を使用してこの入力を安定させ、電圧の変動によって引き起こされる論理障害を防ぎます。
•伝播遅延:10 ns
信号が入力から出力へと移動するのにかかる時間。ほとんどのアプリケーションでは十分ですが、エンジニアはオシロスコープを使用してすべてのタイミングが許容範囲内であることを確認する高速回路でのこの遅延を説明します。
•最大トグル周波数:25 MHz
これにより、ゲイツが州間を切り替える速度の制限速度が設定されます。エンジニアは、高速投入回路のエラーを回避するために、設計がこの周波数以下で動作するようにする必要があります。
•ゲートごとの消費電力:最大10 MW
低消費電力により、電源を過負荷にかけずに複数のICを使用できます。大規模なシステムでは、エンジニアは効率を確保するために慎重な電力予算を実行します。
•構成:4つの独立した2入力NANDゲート
ICのモジュラー設計により、エンジニアは、ほんの少しの基本コンポーネントを備えた複雑なロジックシステムを構築できます。
•出力互換性:TTL、NMOS、CMOS
さまざまなロジックファミリとの互換性により、混合テクノロジーシステムへのスムーズな統合が保証されます。多くの場合、エンジニアは抵抗器を使用して、ロジックファミリ間の不一致の電圧のバランスを取ります。
•動作電圧範囲
ICは通常5Vで動作しますが、異なる電圧を処理することができ、さまざまなシステム環境に適応できます。
•汎用性の高い動作条件
ICは、さまざまな環境で確実に動作します。極端な温度では、エンジニアはパフォーマンスを維持するためにヒートシンクまたは冷却システムを実装します。
7400シリーズには、さまざまなデジタルロジックICが含まれており、それぞれが回路設計で特定の役割を果たしています。以下は一般的なICとその実用的なアプリケーションです。
IC 7400(Quad 2入力NANDゲート)
基本的なロジック関数、信号の反転、および順次ロジック操作に使用される7400は、シンプルなデザインと複雑なデザインの両方の定番です。
IC 7402(Quad 2入力Nor Gate)
エンジニアは、入力がアクティブになっていない限り、デフォルトの低出力を必要とする回路にこれを使用します。電力に敏感なデザインに最適です。
IC 7404(ヘックスインバーター)
同期とタイミングの調整に最適なロジックレベルを反転させます。

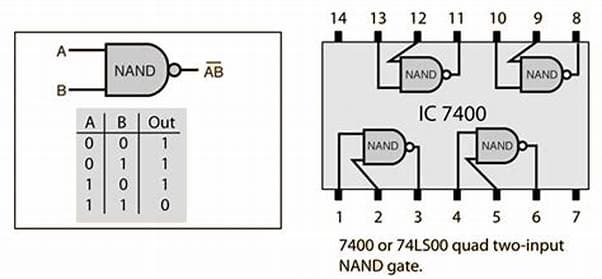

図3:IC 7400 NANDロジックを使用した回路設計
IC 7400の4つの独立した2入力NANDゲートは、柔軟性を提供し、基本的なロジックゲートを構築できます。これにより、ICは教育的および専門的なサーキット設計のための頼りになるツールになります。エンジニアはそれを使用して、フリップフロップやマルチプレクサなどの複雑な回路を構築し、設計とテストの段階を簡素化します。
アセンブリ中、エンジニアはエラーを避けるために適切な信号の完全性を確保します。オシロスコープまたはロジックアナライザーは、特に高速アプリケーションでの信号遷移の精度を検証するのに役立ちます。温度に敏感な環境では、エンジニアは熱管理を使用して、信号分解なしにICが確実に動作するようにします。
|
利点 |
短所 |
|
費用対効果:
専門家と愛好家の両方にとって手頃な価格 |
力
消費:新しいCMOSオプションよりも高い |
|
汎用性:
シンプルなデジタル操作と複雑なデジタル操作の両方に役立ちます |
スピード
制限:25 MHzで最大 |
|
簡単
使用するには、直感的なピンレイアウトがプロトタイピングを簡素化します |
限定
ゲート:ICごとに4つだけ、複雑なデザインにもっと多くのコンポーネントが必要です |
|
広く
利用可能:複数のサプライヤーから簡単に調達できます |
時代遅れ
テクノロジー:最先端のアプリケーションにはあまり適していません |
|
信頼性のある:
電気ノイズに抵抗し、安定した性能を維持します |
|

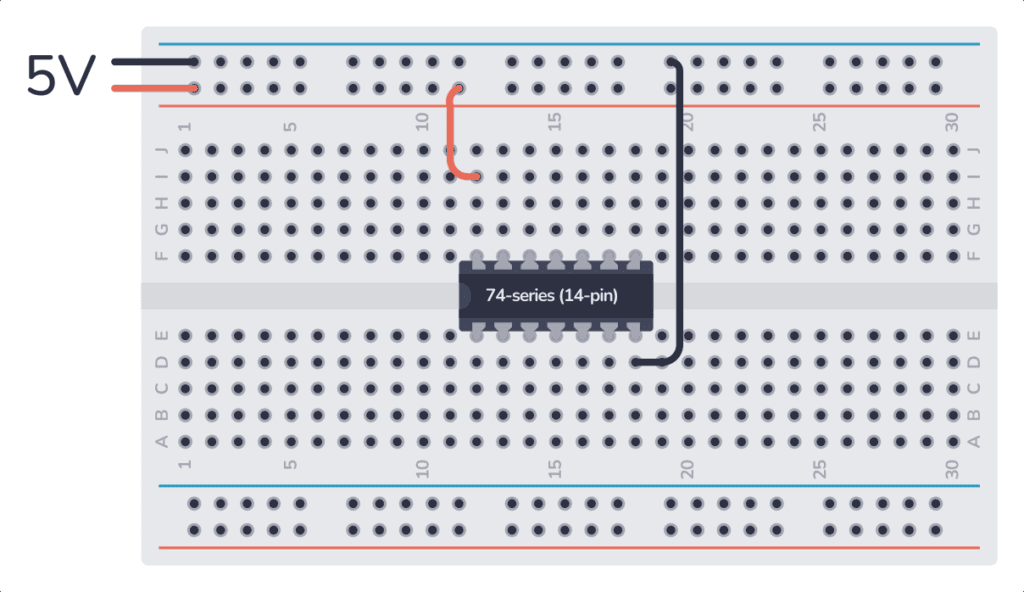

図4:Digital ElectronicsアプリケーションのIC 7400
IC 7400は、さまざまなシステムで広く使用されています。
セキュリティシステム: モーションまたはドアセンサーから入力を処理して、アラームをトリガーします。
アラートシステム: フリーザー温度を監視し、しきい値が交差する場合はアラートをトリガーします。
盗難アラーム: 光に敏感な盗難システムでは、光レベルの変化を検出し、アラームをトリガーします。
オートメーション: 土壌水分レベルを処理することにより、自動灌漑システムの配水量を制御します。
これらすべてのアプリケーションで、IC 7400は、シンプルで強力なロジック構成で信頼できる意思決定を保証します。その適応性と統合の容易さは、複数の業界で好ましい選択となります。
IC 7400は、堅牢な機能、柔軟性、および費用対効果のため、デジタル回路設計の信頼できるコンポーネントであり続けています。新しいテクノロジーは、より速い速度と消費電力を低下させるかもしれませんが、IC 7400はエンジニアと愛好家にとっても貴重なオプションです。セキュリティシステムから自動化された灌漑まで、多様なタスクを処理する能力は、その汎用性を実証します。IC 7400の実績のある信頼性と統合の容易さにより、レガシーシステムと現代のデジタルロジックデザインの両方の基礎となり、さまざまな業界やアプリケーションで継続的なユーティリティを確保します。
関連情報
毎回顧客満足度。相互信頼と共通の利益。
スパイス:主要なダイナミクス、アプリケーション、および利点
2025-08-27
ボールグリッドアレイ(BGA)とは何ですか?利点、種類、アセンブリプロセス
2025-08-25
IC 7400とIC 7402の違いは、含まれるロジックゲートのタイプにあります。IC7400には4つの独立した2入力NANDゲートがあり、IC 7402には4つの独立した2入力またはゲートがあります。実用的には、NANDゲートは両方の入力が高い場合にのみ低く出力されますが、NORゲートは両方の入力が低い場合にのみ高く出力されます。これは、IC 7400がユニバーサルロジック回路によく使用されることを意味しますが、IC 7402は、アクティブ入力によってトリガーされない限り、低出力を必要とするアプリケーションに適しています。
IC 7400とIC 7408は、提供するロジック関数が異なります。IC 7400には、4つの独立した2入力NANDゲートが含まれており、両方の入力が高い場合にのみ低出力します。対照的に、IC 7408には4つの独立した2入力とゲートが含まれており、両方の入力が高い場合にのみ高い出力があります。実際には、エンジニアは、論理の反転とユニバーサルゲート構成を必要とする回路にIC 7400を使用しますが、IC 7408は簡単な条件付きで使用されている場合、操作が必要です。
7400 NANDゲートを接続するには、VCCピン(ピン14)を正の電圧供給とGNDピン(ピン7)に接続することから始めます。各NANDゲートについて、2つの入力ピン(例:最初のゲートのピン1とピン2)を入力信号に接続します。出力(最初のゲートのピン3)は、両方の入力が高い場合にのみ出力が低いNANDロジックを反映します。ロジック操作でのミスファイアを避けるために、入力信号と電源の正しい配線を確保します。
現代の電子機器でIC 7400を使用することの制限は、新しいCMOSの代替品、運用速度の低下(最大25 MHz)、およびチップごとに4つのNANDゲートのみを備えた制限された機能と比較して、より高い消費電力に由来しています。エンジニアは、高性能、電力感受性、または小型化されたアプリケーションで、多くの場合、現在の技術基準を満たすために、より速い速度、低電力消費、より高い統合を備えたより高度なロジックICを選択します。
IC 7400の機能をテストするには、ピン14をVCC(5V)に、ピン7をGNDに接続して、最初に電源を入れます。既知のロジック入力をNANDゲートの入力ピン(例:ピン1および2)に適用し、対応する出力ピン(例:ピン3)で出力を測定します。マルチメーターまたはオシロスコープを使用して、出力が予想されるNAND GATEロジックと一致していることを確認します。ここで、両方の入力が高い場合に出力が低いだけです。すべてのゲートが適切に機能していることを確認するために、各ゲートのプロセスを繰り返します。
